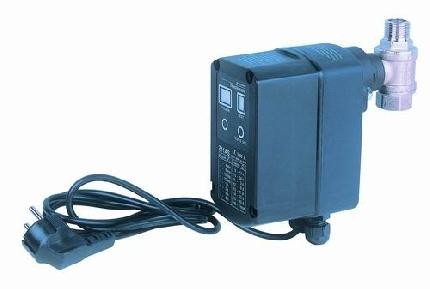

ОСОБЕННОСТЬЮ Привода обратной промывки Z11AS является нижнее присоединение привода к фильтру через шаровой клапан. Это единственная серия приводов автоматической промывки, которая имеет контакт с водой. С серией автоматов промыва Z11S-A данный привод объединяет наличие на задней крышке привода жидкокристаллического дисплея с отображением режима промывки. Для установки необходимого интервала промывки необходимый режим можно установить последовательным нажатием кнопки, находящейся на задней крышке привода. Первый световой индикатор отображает время, оставшееся до следующего запрограммированного процесса промывки. Второй световой индикатор показывает количество выполненных циклов обратной промывки (счетчик промывок). При необходимости, счетчик можно обнулить. Также имеется кнопка для переключения привода в режим промывки вручную. Для подключения дополнительных устройств существует дополнительный ввод кабеля PG 9. Сетевой кабель длиной 1,5 метра. Возможна установка четырех щелочно-марганцевых батарей размера АА. При обратной промывке с помощью Z11AS - при рабочем давлении 4 бар расходуется от 12л (фильтры на 1/2" и 3/4") до 18 л воды (фильтры на 11/2” и 2”). Для промывки фланцевых фильтров F76S-F, размерами DN65-100, расходуется приблизительно 35 л воды.
КОНСТРУКЦИЯ: Привод автоматической промывки имеет следующую конструкцию: - корпус - шаровой клапан - сетевой кабель
ПРИНЦИП ДЕЙСТВИЯ:
Привод Z11AS открывает шаровой клапан фильтра в соответствии с заданным временным интервалом.
При открытии шарового клапана в нижней части фильтра возникает зона пониженного давления,
в результате чего активируется процесс обратной промывки (см. подробнее в разделе ФИЛЬТРЫ С ОБРАТНОЙ ПРОМЫВКОЙ).
После окончания процесса промывки (примерно 25-30 сек) шаровой клапан закрывается.
Четыре батареи размера АА ( в комплект поставки не входят) обеспечивают резервное
питание привода в случае прекращения подачи электроэнергии. При исчезновении электричества
во время процесса промывки наличие резервного питания от батарей позволяет закончить процесс промывки
и предотвратить нежелательную потерю воды. Для промывки необходимо входное давление
минимум 1,5 бар. Интервал промывки зависит от степени загрязненности воды. В процессе промывки потребитель
может по-прежнему получать отфильтрованную воду
МАТЕРИАЛЫ: Корпус выполнен из особого пластика; соответствует типу защиты IP55 – брызгозащищенный
Шаровой клапан изготовлен из латуни, имеет антикоррозийное никелевое покрытие
МАРКИРОВКА МОДИФИКАЦИЙ: Z11 AS1/2"A = 230 В, 50/60 Гц, 10Вт, шаровой клапан на 1/2", для промывки фильтров
серий F74C, F76S, F76, HS10S Z11 AS1"A = 230 В, 50/60 Гц, 10Вт, шаровой клапан на 1", для промывки фланцевых фильтров серии F76S-F
ВАРИАНТЫ ДОПОЛНИТЕЛЬНЫХ ПОДКЛЮЧЕНИЙ:
Дистанционное управление Приводом Z11 ASможно управлять дистанционно при помощи реле с перекидными
«сухими» контактами (например, реле Honeywell Centra типа REL2). Минимальное время удержания контактов реле
для активации обратной промывки составляет одну секунду.
Реле перепада давления Функцией обратной промывки Z11AS можно, по мере
необходимости, управлять при помощи реле перепада давления с
микропереключателем, имеющим «сухие» контакты.
Рекомендуется устанавливать перепад давления на уровне 1.0 бар.
Предупреждение! Реле перепада давления в сочетании с приводом
Z11AS можно использовать только с фильтрами F76S и F76 (выпуска до 1996 г)
Дистанционный контроль Для дистанционного контроля за открытым или
закрытым положением шарового клапана рекомендуется использовать
центральную систему сигнализации с входным напряжением от 0 до 10В.
Максимально допустимый ток равен 10мА. Величина сигнала на уровне
от 5 до 10 В указывает на присутствие сетевого тока и на то, что выпускной
клапан закрыт
| Основные характеристики | |
| Модель | Z11AS-1"A |
| Гарантия | 1 год |
| Назначение | обеспечение автоматической промывки фильтров |
| Использование | все фильтры с обратной промывкой (F76, F74, FN09), комбинированные (FK) и установки водоснабжения и распределения воды (HS10S) |
| Основные требования к воде | |
| Максимальная температура | 70°C |
| Технические характеристики | |
| Тип соединения | снизу, шаровой клапан |
| Тип управления | сенсорное |
| Возможность включения обратной промывки вручную | есть |
| Длина сетевого кабеля | 1,5 м |
| Регулировка интервалов времени между промывками | 16 ступеней (от 4 мин до 3 мес) |
| Требования к окружающей среде | относительная влажность от 5 до 90%, температура от 0 до 60°C |
| Тип защиты | IP 55 брызгозащищенный |
| Возможность работы при отключении питания | есть (автоматическое подключение батарей) |
| Требования к батареям (в комплект не входят) | 4 щелочно-марганцевые батареи LR16 - 1.5 В - миньон/размер АА |
| Размер (ВхШхД) | 110х70х116 мм |
| Вес | 0,4 кг |
